Hydrodehn-Spannfutter SCHUNK, DIN 69893 A TENDO lang schlank

Artikel-Nr.: 241426 63/06

Artikel-Nr.: 1863196

Artikel-Nr.: 204771

685,- € zzgl. MwSt. / pro Stück
bestellbar
Generisches Piktogramm Generisches Piktogramm Generisches Piktogramm Generisches Piktogramm Generisches Piktogramm

Produktbeschreibung

Ausführung:
- lange, schlanke Ausführung mit axialer Längeneinstellung
- für automatischen Werkzeugwechsel
- mit Schwingungsdämpfung
- maximale Drehzahl 50.000 min-1
- Spannung ohne Peripheriegeräte, nur mit Sechskantschlüssel
- dauerhafter Rundlauf und Wechselwiederholgenauigkeit < 0,003 mm

Hinweis:
Zwischenbuchse siehe 241461 und 241462 auf Seite 24/???.

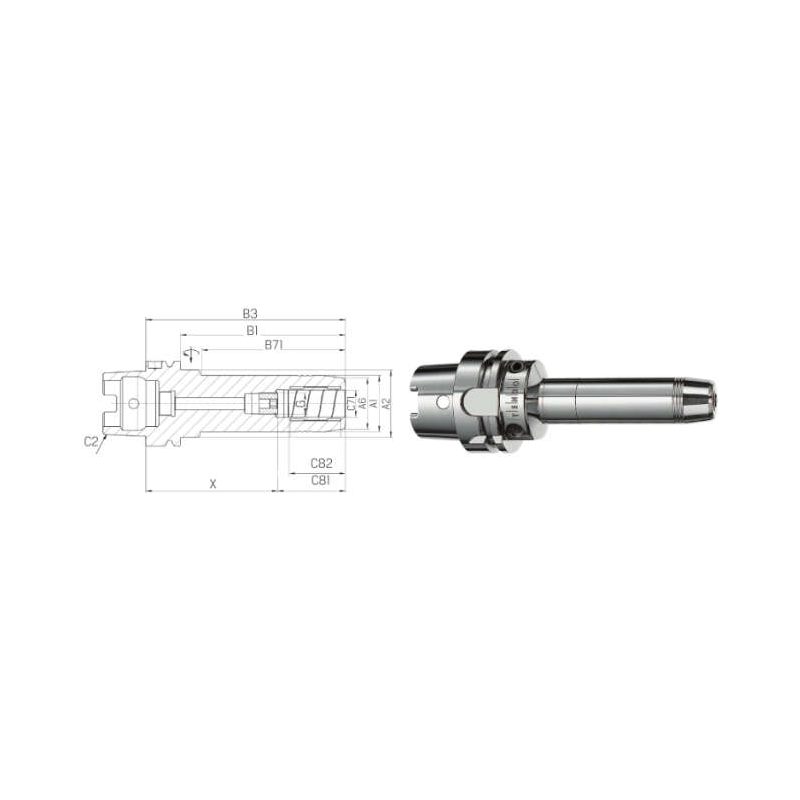

Technische Daten


Hersteller-Art.Nr.: 204771
Precitool-Art.Nr.: 1863196
Körperdurchmesser (mm) [BD]: 26
Körperdurchmesser 1 (mm) [BD1]: 26
Körperdurchmesser 2 (mm) [BD2]: 50
Länge Körperdurchmesser 1 (mm) [LB1]: 124
Funktionslänge (mm) [LF]: 150
Kupplungsgröße maschinenseitig [DCON]: HSK-A63
Kupplungsgröße werkzeugseitig: 6
A1 mm: 26
A2 mm: 50
B1 mm: 124
C71 mm: 6
DIN-Norm: DIN 69893
Form: A
Fräsertyp: HSC
Gewicht kg: 1,4
Mit Kühlkanal: nein
Wuchtung: 25000
Zolltarifnummer: 84661020
[A1] Körperdurchmesser 1 mm: 26
[A2] Körperdurchmesser 2 mm: 50
[A6] Umbruchdurchmesser: 22.0
[B1] Länge Körperdurchmesser 1 mm: 124
[B3] Kraglänge mm: 150.00
[B71] Funktionslänge mm: 103
[C2] Aufnahmegröße, maschinenseitig: HSK-A63
[C71] Aufnahmedurchmesser, min_, werkstückseitig mm: 6
[C81] Einspannlänge, max_ mm: 37.00
[C82] Einspannlänge, min_ mm: 37.00
